Como conectar conectores de cabo MC4

Conectores de cabo MC4são um padrão em sistemas fotovoltaicos, conhecidos por seu design seguro e resistente ao clima e processo simples de montagem. Esses conectores são essenciais para conectar painéis solares em série ou paralelos, garantindo uma transmissão de energia estável e eficiente. Esteja você instalando uma matriz na cobertura ou criando uma fazenda solar em larga escala, o uso de conectores de cabo MC4 confiáveis ​​é a chave para desempenho e segurança.

O que são conectores de cabo MC4?

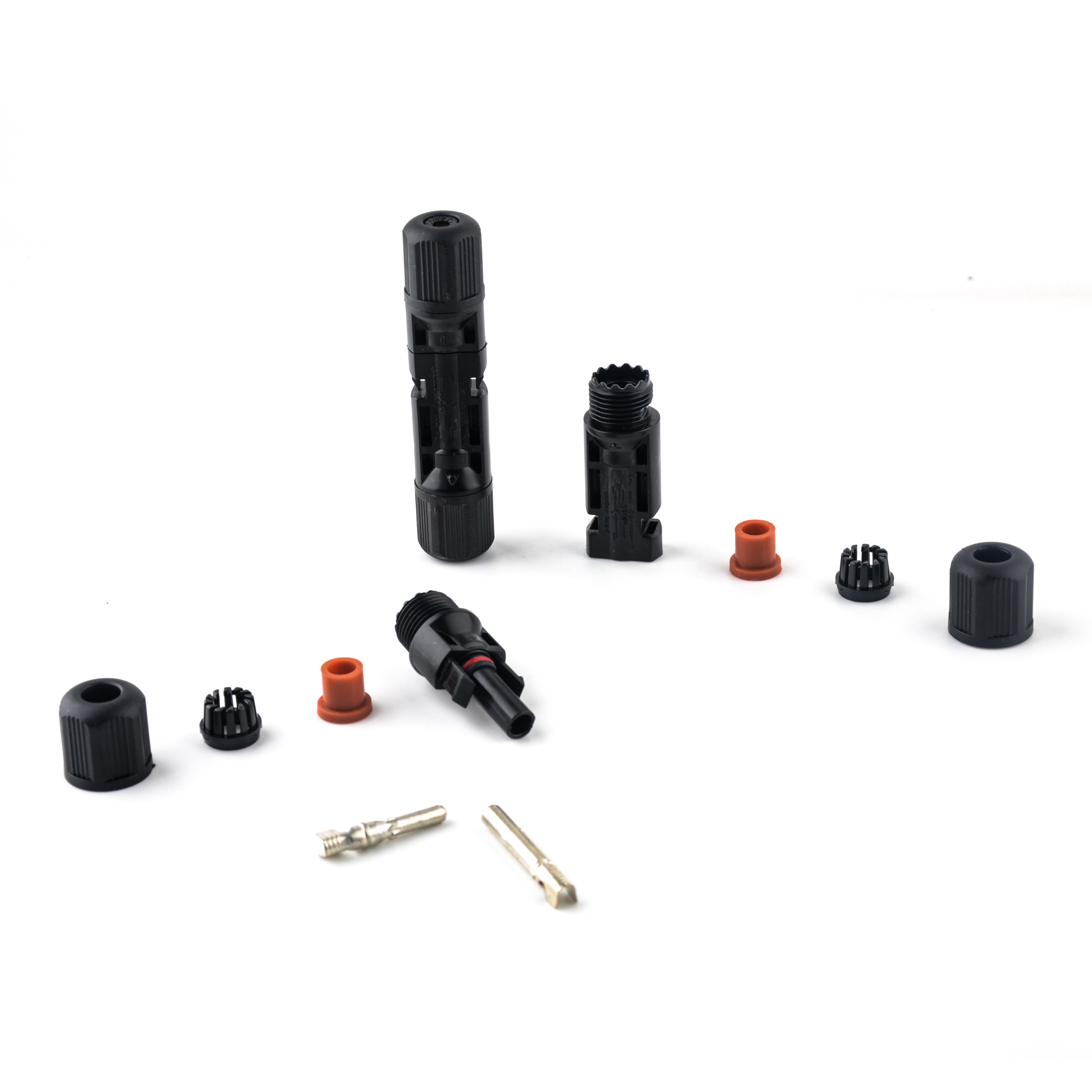

MC4 significa "Contacto multi, 4mm". Estes são conectores elétricos de contato único usado para conectar painéis solares. Eles consistem em metades masculinas e femininas com mecanismos de travamento que impedem a desconexão acidental. Os conectores de cabo MC4 normalmente incluem:

• Corpo de acoplador (positivo e negativo)
• Pinos masculinos e femininos
• Mangas de compressão
• Acumulações de alívio de deformação
• Tampas finais

Todas as peças trabalham juntas para formar uma conexão à prova d'água, à prova de poeira e resistente a UV para uso ao ar livre.

Vantagens dos conectores de cabo MC4

• Design à prova de intempéries (IP67/IP68)

Os conectores MC4 apresentam vedações apertadas que fornecem impermeabilização IP67 ou IP68, tornando -as ideais para condições externas duras, como chuva, neve e poeira.

• Contato elétrico confiável

Os conectores usam pinos de cobre estanhados com excelente condutividade, reduzindo a perda de energia nas conexões.

• Bloqueio rápido e seguro

Seu sistema de travamento interno garante um plugue/desconectamento sem ferramentas e sem ferramentas, economizando tempo e esforço de instalação.

• Compatibilidade

Os conectores de cabo MC4 são amplamente compatíveis com cabos solares padrão (normalmente 4-6 mm²) e painéis da maioria dos fabricantes.

• Habitação resistente a UV e chama

Feitos de materiais de PPO ou PA de alta qualidade, eles resistem aos raios UV e altas temperaturas, com notas retardantes da chama como o UL94-V0.



Como conectar conectores de cabo MC4

Conectando conectores de cabo MC4 é um processo direto:

• Despoja o cabo solar

Retire cerca de 6-7 mm de isolamento da extremidade do cabo usando uma stripper de arame.

• Crimp the Pin

Insira o fio despojado no alfinete masculino ou feminino e crimpá -lo com segurança com uma ferramenta de crimpagem solar.

• Inserir na habitação

Empurre o pino crimalizado no alojamento MC4 correto (positivo ou negativo) até que clique e trava no lugar.

• Aperte e sele

Deslize a manga de compressão e o alívio de coar no lugar e prenda a tampa final para completar a conexão à prova d'água.

• Conexão de teste

Use um multímetro ou testador solar para garantir a polaridade e a continuidade adequadas.

Aplicações de conectores de cabo MC4

• Sistemas solares residenciais
• Instalações comerciais na cobertura
• Fazendas solares e sistemas de montagem no solo
• Configurações solares fora da grade e RV
• Conexões de armazenamento de bateria



Conclusão

Conectores de cabo MC4são componentes essenciais nos modernos sistemas de energia solar. Seu projeto à prova d'água, facilidade de uso e estabilidade elétrica os tornam a solução preferida para a interconexão do painel solar. Seja você um instalador de bricolage ou um empreiteiro profissional, a gama JINH de conectores de cabo MC4 oferece desempenho confiável, vida útil longa e instalação fácil.

Para obter mais detalhes sobre nossos conectores MC4 e outras soluções de fiação solar, visite nossas páginas de produtos ou entre em contato diretamente com a equipe do JINH.
