Plus d'informations sur les terminaux

Les bornes sont des composants essentiels dans d'innombrables dispositifs électriques et électroniques, agissant comme des points de connexion pratiques pour rejoindre des fils ensemble. Cependant, avec de nombreux types, fonctionnalités et méthodes de connexion disponibles, la sélection et l'utilisation du bon peuvent sembler compliquées. Ce guide décompose tout ce que vous devez savoir sur les blocs de terminaux en un langage simple et facile à comprendre. Que vous soyez étudiant, passionné de bricolage ou nouveau technicien, vous apprendrez les différents types, comment les installer en toute sécurité et comment sélectionner le meilleur pour votre projet.

1. Types deBornes

Un seul alimentation. C'est le type le plus simple. Il relie deux fils. Un fil se connecte d'un côté et un autre fil se connecte du côté opposé. Ils sont ensuite connectés à l'intérieur du bloc.

Double niveau: ces blocs ont deux rangées de connexions, l'une sur l'autre. Cette conception économise de l'espace et facilite le câblage. Souvent, une petite partie appelée "pont" peut être utilisée pour relier les deux niveaux pour des conceptions de circuits plus flexibles.

Trois niveau: tout comme le double niveau, mais avec une troisième rangée de connexions empilées sur le dessus. Ils peuvent également utiliser des ponts pour connecter les différents niveaux.

Blocs de haute densité. Ceux-ci sont conçus pour les fabricants (OEM). Ils sont faciles à installer et ont de larges étiquettes qui peuvent être écrites ou imprimées pour une identification facile.

2. Caractéristiques spéciales

Blocs enfichables: ces blocs ont un bouchon. Cela vous permet de déconnecter facilement un circuit pour les tests, la maintenance ou sans avoir à tout recâbler. Vous pouvez également les organiser de manière à ce que tirer une fiche coupe la puissance à tout un groupe de terminaux à la fois.

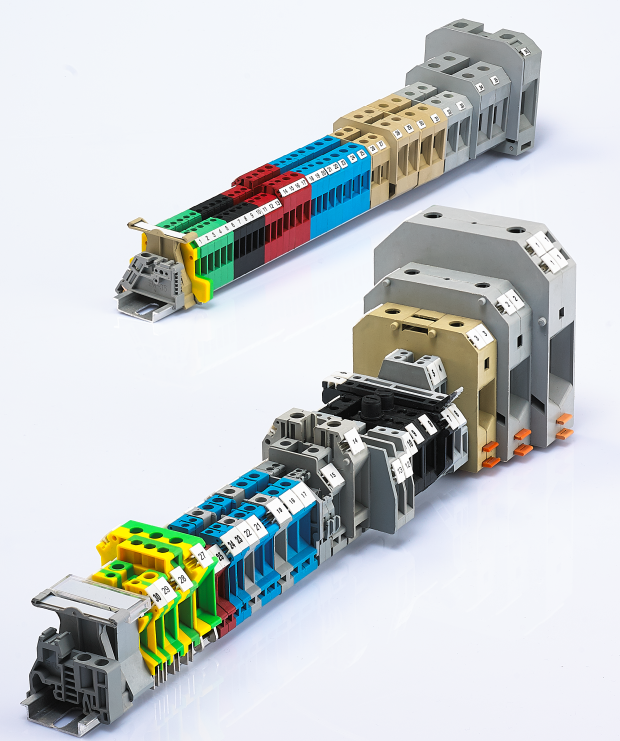

Bloc empilable: Pour économiser encore plus d'espace, ces blocs peuvent être cordés côte à côte. Ils sont généralement montés sur un rail DIN standard.

Lumière indicatrice Certains blocs ont une petite lumière (LED) qui s'allume pour montrer que l'électricité les traverse.

Les blocs de diodes avec des diodes permettent des tests sûrs des lumières (comme les ampoules) et protéger l'équipement contre le câblage incorrect (polarité inverse).

3. Orientation et spécifications

BornesVenez en trois angles principaux pour que le fil entre: tout droit (180°), directement dans (90°), ou à un 45°angle.

Chaque point de connexion du fil est appelé un «contact», «position», «voie» ou «poteau». Vous devez savoir combien de contacts vous avez besoin pour correspondre au nombre de fils dans votre projet.

"Pitch de contact" est la distance (en millimètres) entre les centres de chaque trou de contact. Cela détermine le nombre de contacts qui peuvent tenir dans un bloc.

4. Comment installer un bornier de type vis

• Sécurité d'abord: désactivez toujours l'alimentation avant de commencer.
• Dépuisez le fil: Retirez environ un pouce de l'isolation plastique de l'extrémité du fil.
• Desserrez la vis: dévissez la vis de borne juste assez pour insérer le fil.
• Insérez et serrez: Mettez le fil nu dans le trou et serrez soigneusement la vis.
• IMPORTANT: La vis doit être suffisamment serrée. Une connexion lâche surchauffera, fera fondre l'isolation et pourrait provoquer un incendie.
• Soyez prudent: ne dépassez pas la vis, car cela peut écraser le fil et créer une connexion mauvaise ou dangereuse.

5. Faire une connexion rechargeable

• Exécutez les fils vers le bornier.
• Connectez la fiche masculine à la prise féminine.
• Poussez fermement jusqu'à ce qu'il clique en place pour assurer une connexion sécurisée qui ne se dégagera pas.

6. Tester pour la sécurité

Une fois que tout est connecté, rallumez la puissance et testez votre équipement. Vérifiez que tout fonctionne correctement et se sent frais au toucher (pas de chaleur excessive). Assurez-vous que tous les fils sont toujours sécurisés.

7. Options de montage

Les terminaux sont généralement montés de trois manières:

• Vissé directement sur une surface.
• Cassé sur un rail DIN standard en métal.
• Monté sur un PCB (carte de circuit imprimé).

Il existe différentes tailles de rail DIN:

• Rail miniature à chat supérieur: 15 mm de large, jusqu'à 300 V.
• Rail G32: 32 mm de large et en G, jusqu'à 60 V.
• Rail de chapeau haut de gamme: 35 mm de large, jusqu'à 600 V.

Les blocs montés sur PCB branchent une prise sur la carte ou ont des broches qui sont soudées directement à travers elle.

8. Méthodes de connexion en fil

Connexion de déplacement d'isolation (IDC) Vous poussez simplement le fil (sans le dépouiller d'abord) entre deux lames métalliques pointues. Les lames ont traversé l'isolation pour entrer en contact avec le fil à l'intérieur. Fonctionne avec des fils solides et bloqués.

Cramp à vis: la méthode classique. Vous serrez une vis pour serrer le fil en place. Il est très fiable et fonctionne avec une large gamme de tailles de fil.

Pince à ressort: une alternative moderne aux vis. Un ressort fournit la force pour serrer le fil. Vous poussez simplement le fil (souvent avec une ferrule serrée) dans le trou, et il se verrouille en place. Pour le libérer, vous devez généralement pousser un levier avec un petit outil. Idéal pour les espaces restreints et les petits fils.

Connexion d'onglet (lame / bêche) Il utilise un onglet métallique à connexion rapide. Un fil avec un connecteur serré spécial glisse juste sur et hors de l'onglet-Aucun outil nécessaire pour la connexion / déconnexion. Certains blocs mélangent une languette d'un côté avec un pince à vis de l'autre.

Conclusion

En résumé, les terminaux sont des composants polyvalents et cruciaux qui simplifient le câblage et rendent les connexions plus fiables et gérables. Des types de base de base pour les blocs d'alimentation unique aux blocs à haute densité et à plusieurs niveaux, il existe une large gamme conçue pour économiser de l'espace et répondre à divers besoins. Des fonctionnalités clés comme les bouchons, les lumières et les diodes ajoutent des fonctionnalités, tandis que différentes options de montage et
