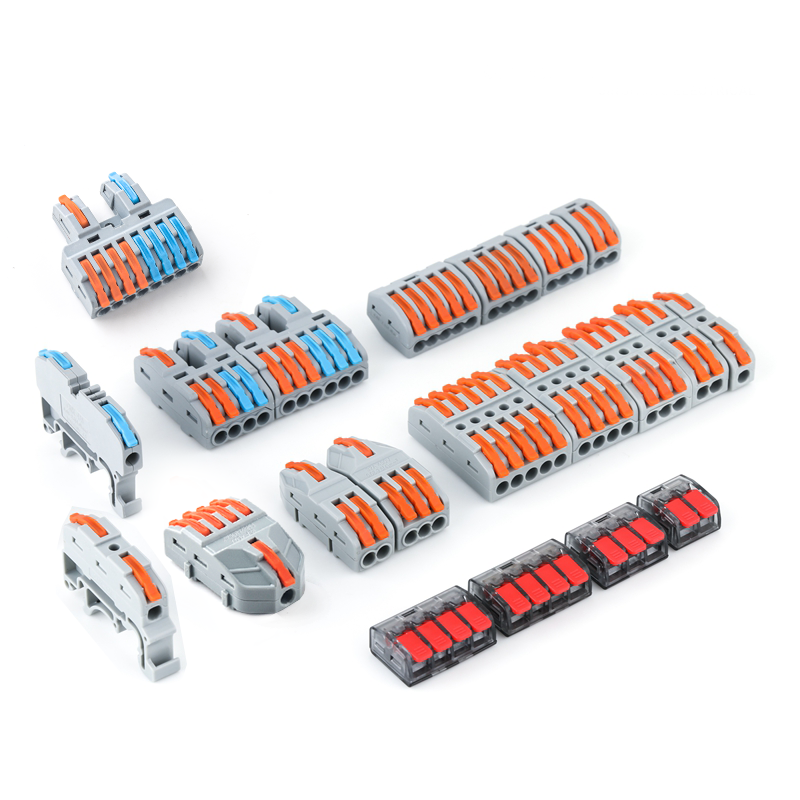

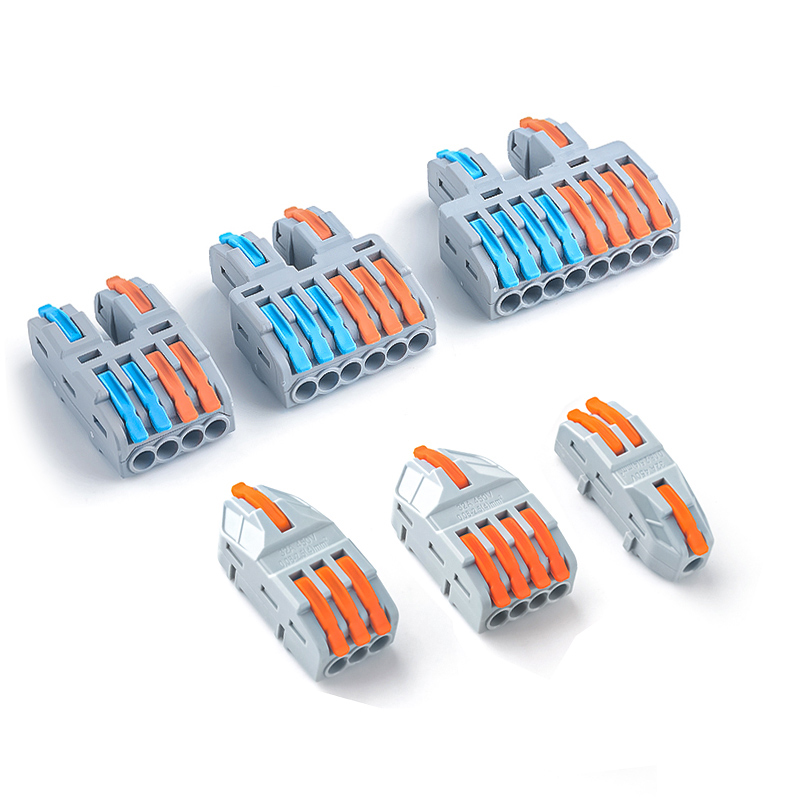

Structurellement, les terminaux sont constitués de multiples terminaux individuels disposés dans une longue bande, souvent hébergée dans un matériau isolant durable tel que le plastique ou la céramique. Leur fonction principale est de fournir un point de connexion fiable et sûr pour le câblage électrique, assurant une distribution de puissance et une transmission de signal efficaces.

Avec des centaines de millions de terminaux utilisés à l'échelle mondiale - et plus d'être installés quotidiennement - ils restent un composant fondamental dans les systèmes électriques et électroniques.

Avantages deBornes

1. Effectif

L'un des avantages les plus importants des terminaux est leur abordabilité. Par rapport à d'autres types de connecteurs électriques, les terminaux offrent une solution budgétaire sans compromettre les performances. Leur conception simple et leur production de masse en font un choix économique pour les installations à grande échelle.

2. Efficacité du temps

Les bornes simplifient le processus de câblage, réduisant le temps d'installation. Contrairement à la soudure ou au sertissage, la connexion des fils à un bornier nécessite uniquement de dépouiller les extrémités du fil et de les fixer avec des vis. Cette facilité d'utilisation les rend idéales pour les ateliers et les paramètres industriels où des connexions rapides et fiables sont essentielles.

3. Flexibilité et facilité de modification

La flexibilité est un autre avantage clé des terminaux. Ils permettent une addition, un retrait ou un repositionnement faciles de fils, ce qui les rend parfaits pour les applications nécessitant des modifications fréquentes. Les terminaux bien organisés améliorent également l'efficacité du dépannage, car les techniciens peuvent rapidement identifier et ajuster les connexions sans recâblage étendu.

4. Design d'économie d'espace

Les terminaux à plusieurs niveaux aident à optimiser l'espace du panneau en empilant plusieurs circuits verticalement, permettant une utilisation plus efficace de l'espace. Cette conception peut réduire l'espace requis jusqu'à 50%, ce qui le rend idéal pour les enclos électriques compacts où l'utilisation efficace de l'espace est essentielle.

5. Caractéristiques de sécurité améliorées

• Les terminaux améliorent la sécurité électrique de plusieurs manières:
• Bouillage: Ils offrent des points de mise à la terre sécurisés, réduisant le risque de défauts électriques.
• Isolement: Les boîtiers isolés empêchent le contact accidentel avec les fils vivants.
• Conceptions de satelière: certains modèles présentent des couvercles de protection pour empêcher les chocs électriques.
• Points de test: De nombreux bornes comprennent des points de test intégrés pour des tests de tension et de continuité plus sûrs.

6. Installation et maintenance faciles

Les boraux peuvent être installés rapidement à l'aide d'outils de base comme un tournevis. Leur mécanisme à vis à vis assure une connexion ferme tout en permettant une déconnexion rapide lorsque l'entretien ou les réparations sont nécessaires. Cette fonctionnalité est particulièrement utile dans les environnements industriels où les temps d'arrêt doivent être minimisés.

7. Construction durable

La plupart des bornes sont fabriquées à partir d'alliages de cuivre de haute qualité, qui correspondent au coefficient de dilatation thermique des fils connectés. Cette compatibilité empêche le relâchement en raison des fluctuations de la température et réduit la corrosion électrolytique, qui peut se produire lorsque les métaux différents interagissent.

Inconvénients deBornes

Malgré leurs nombreux avantages, les terminaux ont certaines limites:

1. Vulnérabilité aux vibrations

S'ils sont exposés à des vibrations excessives ou à une contrainte mécanique, les fils fixés dans les bornes peuvent se desserrer au fil du temps. Même des connexions bien serrées peuvent devenir peu fiables dans des environnements à haute vibration, tels que les applications de machines automobiles ou lourdes. Pour atténuer ce problème, des mécanismes de verrouillage supplémentaires ou des blocs de terminaux résistants aux vibrations doivent être utilisés.

2. Contraintes de taille

Dans certaines applications, les terminaux peuvent être trop grands pour l'espace disponible. Bien qu'il existe des versions compactes, elles ne conviennent pas toujours aux installations extrêmement serrées. Les ingénieurs doivent sélectionner soigneusement les terminaux en fonction des exigences spatiales et de la densité de câblage.

3. Utilisation limitée dans des applications à courant élevé

Les bornes standard peuvent ne pas être idéales pour des applications à très haut courant, car une chaleur excessive peut dégrader les connexions. Dans de tels cas, des bornes spécialisées à haute ampleur ou des connecteurs alternatifs (tels que les barres de bus) peuvent être nécessaires.

Conclusion

Les bornes sont des composants indispensables dans les systèmes électriques, offrant une économie, une flexibilité, une sécurité et une facilité d'installation. Bien qu'ils aient quelques limites-comme la sensibilité aux vibrations et aux contraintes d'espace-Leurs avantages en font un choix préféré pour de nombreuses applications de câblage. En sélectionnant le type approprié et en garantissant une installation appropriée, les ingénieurs et les techniciens peuvent maximiser la fiabilité et la longévité des connexions en blocs de terminal dans n'importe quel système électrique.

Avec les progrès continus des composants électriques, les terminaux continuent d'évoluer, offrant une efficacité et une sécurité encore plus importantes pour les applications industrielles et commerciales modernes.
